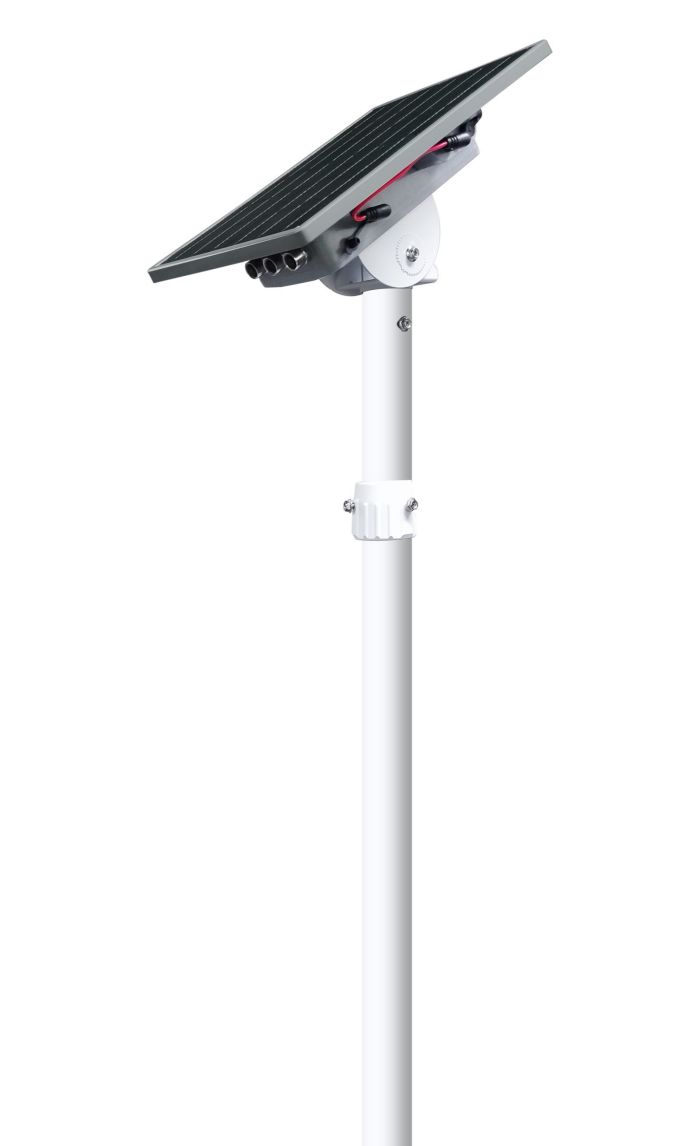

太陽能供電的電動閥門，智能灌溉的電動閥門， 型號:TOP-SDVC-4G8

1.  產品簡介

1.1 產品概述

SDVC太陽能球蝶閥控制器廣泛適用于戶外農業、花卉種植、大棚種植、城市園林等需灌溉的場景。小巧美觀，安裝方便。

1.2 功能特點

SDVC（軟件定義閥控), 通過遠程軟件配置支持各種類型的硬件，支持DC通斷型、雙線正反轉、三線控制、脈沖等各種類型閥門，采用4GA通訊傳輸模式，支持市面單路12V/24V，功率小于25W的球閥、蝶閥。內置磷酸鐵鋰電池，可用太陽能或市電供電。

1.3 主要參數

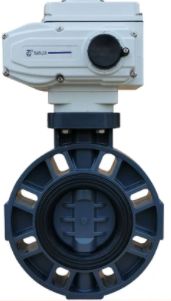

- 支持單路12V/24V，功率小于25W球閥、蝶閥；

- 支持遠程配置輸出電壓12V 或者24V輸出），可擴展支持雙路輸出。

- 支持DC通斷型、雙線正反轉、三線控制、脈沖等各種類型閥門；

- 支持開合度設置（開合時間比例），支持開到位、關到位反饋信號（選配）。

- 支持壓力傳感器、流量傳感器、液位計、土壤傳感器、雨感傳感器（選配）。

- 內置（2ah@12v）鋰電池，8W太陽能板。

- 工作溫度范圍: -20℃~75℃，防護等級:IP65

- 外殼ABS+PC阻燃材料

- 4G上傳云端。

選配參數：

- 土壤含水量：0-100%。精度±5%, 分辨度0.1%。

- 土壤溫度：-20 ~ 60 攝氏度，精度±0.5℃，分辨度0.1度。

- 土壤電導率: 0–10000 us/cm?！?%精度。分辨度1 us/cm。

- 土壤pH: 4-10, 精度±0.5，分辨度0.1。

- 流量計: NPN脈沖型，dn25-dn200

- 壓力傳感器：0~1.0 MPa，分辨度0.01 MPa。

- 雨感傳感器: 有雨、無雨指示。

2 接口說明

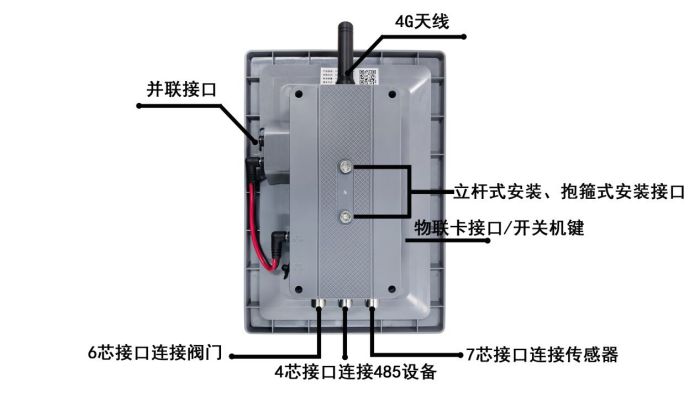

2.1 內置接口說明。

3. 安裝步驟：

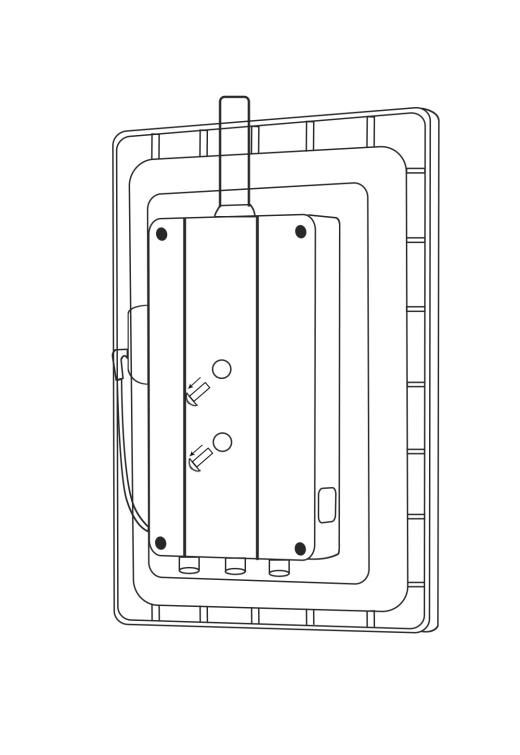

3.1 取開螺絲

3.2 設備背面螺絲孔對準鴨嘴。上好螺絲

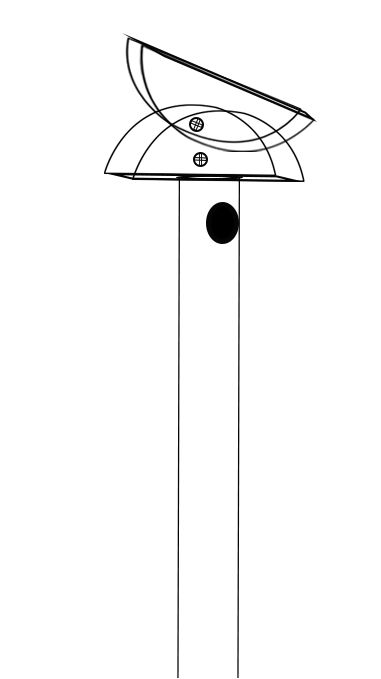

3.3 調節角度，注意太陽能板朝南。

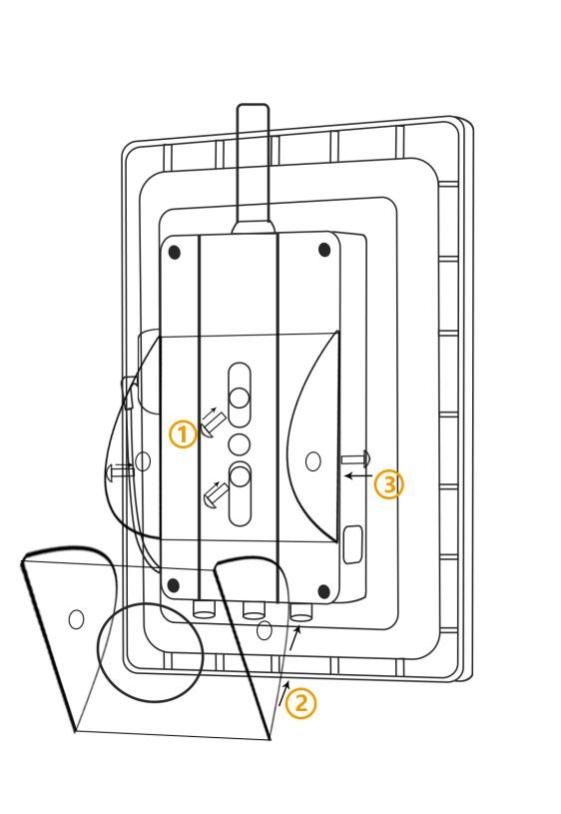

3.4 抱箍安裝方式

3. 接線方式：

電機接法，4線（雙路）：

黃色：第一路正

綠色：第一路負

紅色：第二路正 （單路無效）

黑色：第二路負 （單路無效）

反饋線接法，6線（雙路）：

黑色：第一路公共端

棕色：第一路開到位

綠色：第一路關到位

藍色：第二路公共端（單路無效）

紅色：第二路開到位 （單路無效）

橙色：第二路關到位 （單路無效）

4. 注意事項

5.1 太陽能板角度

夏天和秋天（晴天多）太陽光一般比較充足，北半球安裝設備可以用45度 角度就可以。春天（雨雪多）、冬天（雪多）緯度高的地方角度調整尤為重要，日照時間隨著緯度高越短。長江以北的地方太陽能板跟地面的角度要相對提高。

5.2 太陽能板定期清潔

冬天下雪地方如果有雪覆蓋應該盡快把雪清除干凈, 避免影響發電。設備應當定期維護，每個季度可以清洗下太陽能板的表面以達到最好的發電效果。如果設備不使用，可以通過背面的開關關掉設備的電源。

5.3 其他注意事項

1）本設備安裝環境必須保證太陽光照射充足，以保證電池電量充足。
